MXO

Crossover analogico attivo di riferimento assoluto
Crossover

MXO

Crossover analogico attivo di riferimento assoluto
Crossover

MXO

Crossover

Il MXO fornisce un filtraggio di passa alto/basso estremamente trasparente che allevia gli altoparlanti principali dalle basse frequenze sotto i 55 Hz e invia le informazioni di bassi estesi ai subwoofer alimentati. Questo livello di gestione del segnale analogico superiore e inferiore migliora la trasparenza e la risoluzione negli altoparlanti principali e permette ai subwoofer alimentati di integrarsi perfettamente con gli altoparlanti principali.
Il MXO dispone di un filtro Active 2-Way, 24dB/octave, Linkwitz-Riley a 55Hz con una opzione di fase 0/180 gradi e un guadagno di 12dB per canale. Progettato in proprio, il MXO è un design topologico a doppio mono, pienamente bilanciato/discreto dal punto di vista del circuito dall'input all'output utilizzando le parti di precisione (resistenze/condensatori) di qualità più elevata per garantire un livello di rumore estremamente basso con una banda di segnale estesa e una risposta ultra-lineare.
Gli attenuatori di passo di precisione forniscono un controllo di 0,5 dB/passaggio con un'ajustamento di guadagno fino a +/- 12 dB per canale con un design proprietario per garantire la purezza nel percorso del segnale. Il particolare stadio di guadagno presenta relè comandati dal software per controllare il circuito. Viene implementata una tecnica proprietaria per avere una resistenza fissa in serie mentre si mantiene una costante impedenza di uscita durante le variazioni del volume per ottenere prestazioni sonore ottimizzate a tutte le impostazioni del volume. L'architettura aperta del MXO utilizza un modulo in scheda progettato con una scheda madre che consente l'implementazione di ulteriori topologie di filtro o aggiornamenti in futuro.

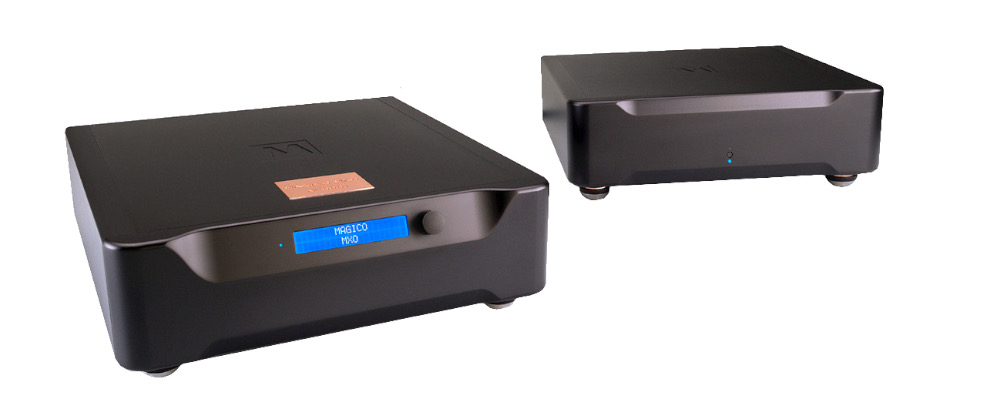

Il design a doppia cassa del MXO isola il delicato circuito di elaborazione del filtro dall'alimentazione separata alloggiata. Dotato di trasformatori di potenza di laboratorio sovradimensionati, l'alimentazione rigenera la corrente alternata e applica una regolazione attiva su ogni stadio del circuito.
Progettato e costruito con gli stessi elevati standard trovati nei migliori preamplificatori dell'industria, il MXO integra perfettamente i sistemi di altoparlanti principali/subwoofer offerti da Magico o altri produttori per qualsiasi ambiente di ascolto, mantenendo la massima trasparenza.

Scheda Tecnica

Impedenza d’ingresso bilanciata: 44 kΩ (22 kΩ per ramo)
Tensione massima d’ingresso: 15 V RMS (+24 dBV)
Impedenza d’uscita bilanciata: 100 Ω (50 Ω per ramo)
Tensione massima d’uscita: 15 V RMS (+24 dBV)
Guadagno massimo: 12 dB
Rapporto segnale/rumore: 95 dB a 1 V su 100 kΩ (22 Hz – 22 kHz, non ponderato, guadagno a 0 dB)
THD+N: < 0,001% a 1 V RMS su un carico di 100 kΩ
Banda passante: 10 Hz – 200 kHz (±0,5 dB)
Separazione dei canali: > 115 dB a 10 kHz
Alimentazione di rete: 100 V / 60 Hz, 115 V / 60 Hz oppure 230 V / 50 Hz, impostata in fabbrica
Controllo del volume: ±12 dB, a passi di 0,5 dB, tramite manopola sul pannello frontale, per ciascun canale e ciascuna linea
Controllo di fase: Indipendente per ogni uscita, tramite pulsanti sul pannello frontale
Ingressi stereo: L/R bilanciati, 2 connettori XLR
Uscite di linea principali: L/R bilanciate, 2 connettori XLR
Uscite di linea subwoofer: L/R bilanciate, 2 connettori XLR
Frequenza di crossover, versione subwoofer: 55 Hz
Pendenza del filtro: 24 dB/ottava, Linkwitz-Riley
Risposta in frequenza passa-basso: +0/−0,7 dB da 10 a 35 Hz; −6 dB a 55 Hz
Risposta in frequenza passa-alto: +0/−0,7 dB da 100 Hz a 200 kHz; −6 dB a 55 kHz (dato da verificare: nel testo originale è indicato 55 kHz, mentre la frequenza di crossover dichiarata è 55 Hz)
Dimensioni del crossover MXO (A × P × L): 20 × 46 × 51 cm
Peso del crossover MXO: 18 kg
Dimensioni dell’alimentatore MXO (A × P × L): 20 × 46 × 51 cm
Peso dell’alimentatore MXO: 27 kg
